反滲透膜的安裝示意圖-藍膜

反滲透膜的安裝示意圖

發布者:admin 2020-01-14 07:17:13 | 13003

在反滲透膜安裝時,大多數用戶由于不了解安裝步驟,且沒有詳細的安裝操作指引,導致安裝時膜元件裝反或?qū)Ψ礉B透膜造成損傷等問題。今天就為大家整理了一些關于反滲透安裝的知識以及反

在反滲透膜安裝時,大多數用戶由于不了解安裝步驟,且沒有詳細的安裝操作指引,導致安裝時膜元件裝反或?qū)?u>反滲透膜造成損傷等問題。今天就為大家整理了一些關于反滲透安裝的知識以及反滲透膜的安裝示意圖。

反滲透膜安裝示意圖:
1.從包裝箱內小心取出膜元件,檢查元件上的鹽水密封圈位置和方向是否正確(鹽水密封圈開口方向必須面向進水方向,請參閱膜元件性能規范資料上的示意圖,如下圖)

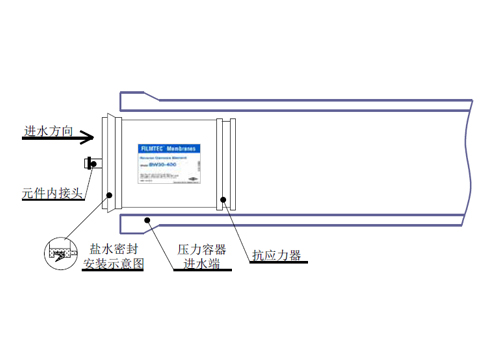

2.將膜元件不帶鹽水密封圈的一端從壓力容器進水端平行地推入,直到元件露在壓力容器進水端外面約10公分左右。注意必須始終從壓力容器進水端安裝元件,如下圖所示。
反滲透膜安裝示意圖
3.將元件間的連接內接頭插入元件產水中心管內,在安裝接頭前,可在接頭“O”形圈上涂抹少量的硅基“O”形圈潤滑劑(道康寧111可以使用,特殊不能使用的場合除外。陶氏化學公司推薦使用化學純甘油作為連接接頭和
“O”形圈的主要潤滑劑,甘油是符合FDA的規定化學品),如果沒有,請直接用合格預處理水潤濕即可。

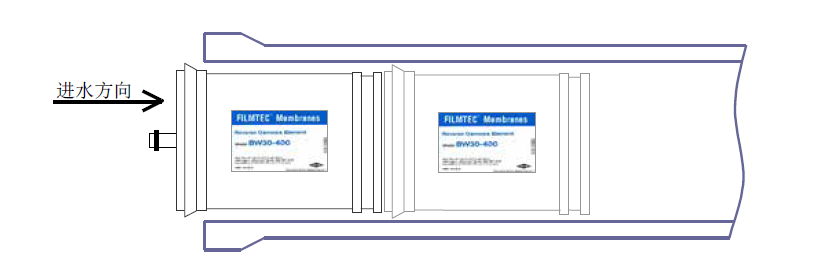

4.從包裝箱內小心取出第二支膜元件,同樣檢查元件上的鹽水密封圈位置和方向是否正確,小心托住該元件并讓第支元件上的內接頭插入元件中心產水管內,此時不能讓連接內接頭承受該元件的重量,平行將元件推入壓力容器內直到第二支元件大約露在外面10公分左右,如下圖所示。
反滲透膜進水安裝方向示意圖

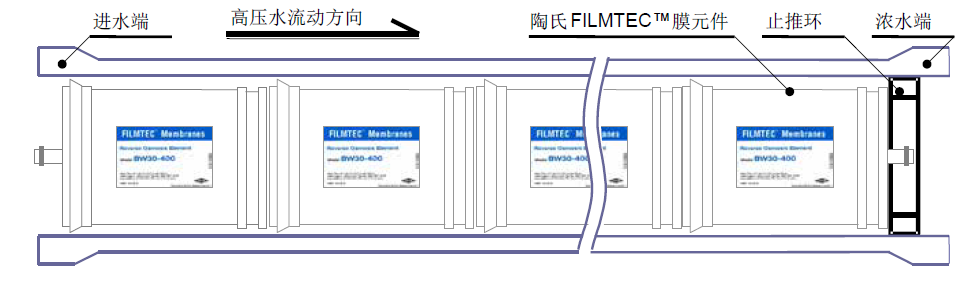

5.重復步驟3和4直到所有元件都裝入壓力容器內,轉移到濃水端,在第一支元件產水中心管上安裝元件內接頭,如下圖所示,元件和壓力容器的長度決定了單個壓力容器內可裝膜元件數量

反滲透膜流水方向示意圖
3.在壓力容器濃水端安裝止推環,如圖63所示,定位止推環時應參考壓力容器制造商的示意圖。不能遺忘止推環的安裝,未在壓力容器濃水端安裝止推環將會嚴重損壞膜元件。
7.按以下步驟先安裝壓力容器濃水端的端板。
7-1.認真地檢查元件適配器(元件與端板間的過渡接頭,俗稱手榴彈)上的“O”形圈,將元件適配器插入濃水端板內,為了與外部管路的連接,應仔細定位壓力容器濃水端端板,對準元件內接頭將濃水端板組合件平行推入壓力容器
7-2.旋轉調整濃水端板組合件,使之與外部連接管對準
7-3.按照壓力容器制造商的示意圖,安裝端板卡環

8.從進水側將膜元件推向濃水側直到第一支安裝的膜元件與濃水端板牢固的接觸。
9.與步驟7相似安裝進水端端板。在安裝進水端板前,建議用調整片調節膜元件和端板間的間隙。安裝調整片能夠防止元件在系統開機和停機時的軸向竄動和元件間的沖擊。請參閱<<調整膜元件在壓力容器內的軸向間隙>>一節的詳細介紹。
10.重復以上步驟,在每一支壓力容器內安裝膜元件并連接所有的外部進水、濃水和產水管路。

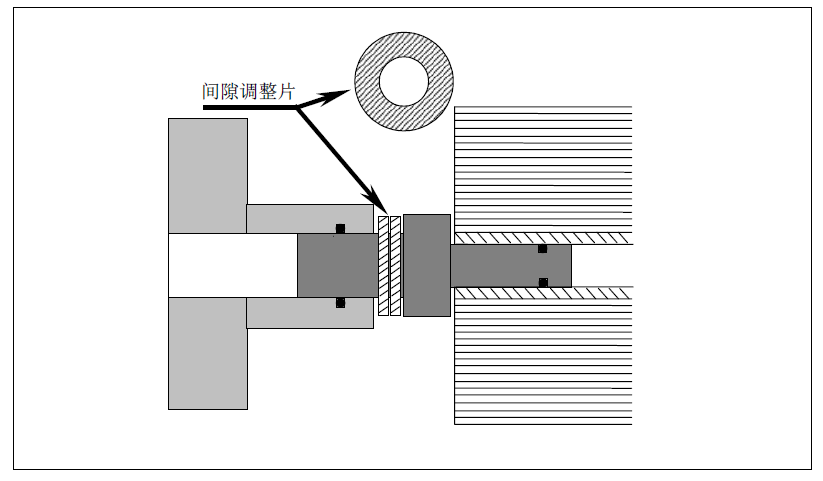

反滲透膜墊片安裝示意圖
調整墊片及其安裝示意圖

膜元件壓力容器其內部長度會有一定的過盈尺寸允許元件長度的微小變化,由于過盈的存在,開機和停機時膜元件會在壓力容器內前后滑動,加速密封件的磨損,此外升壓時壓力容器也將伸長,在極端情況下,與進水或濃水相鄰的元件可能會從端板上脫離開來,從而產生嚴重的產水滲漏。在裝配元件時調整膜元件在壓力容器內的軸向間隙就可減少裝置開停機時元件的竄動,保證內接頭與最前面和最后面的元件均能牢固的接觸密封調整間隙片可采用墊片狀塑料環,通常為5mm(0.2英寸)厚,其內孔直徑略比端板內接頭外徑大。上圖是安裝多個間隙片的典型示意圖,它能保證將所有元件緊緊地頂住止推環和壓力容器的濃水端板。

本文由藍膜(gufengshang.com)原創首發,轉載請以鏈接形式標明本文地址或注明文章出處!
