反滲透膜在選型時,大多數(shù)用戶都會看中其脫鹽率。那么為什么反滲透膜能夠脫鹽,并且脫鹽率較比其他濾膜效果會更好呢?今天就和大家介紹一下反滲透膜脫鹽的原理及工藝。
反滲透是20世紀(jì)60年代發(fā)展起來的一項(xiàng)新的薄膜分離技術(shù),是依靠反滲透膜在壓力下使溶液中的溶劑與溶質(zhì)進(jìn)行分離的過程。
反滲透膜脫鹽的原理是什么?
要了解反滲透法除鹽原理,先要了解“滲透”的概念。滲透是一種物理現(xiàn)象,當(dāng)兩種含有不同濃度鹽類的水,用一張半滲透性的薄膜分開時就會發(fā)現(xiàn),含鹽量少的一邊的水分會透過膜滲到含鹽量高的水中,而所含的鹽分并不滲透,這樣,逐漸把兩邊的含鹽濃度融合到均等為止。然而,要完成這一過程需要很長時間,這一過程也稱為自然滲透。但如果在含鹽量高的水側(cè),施加一個壓力,其結(jié)果也可以使上述滲透停止,這時的壓力稱為滲透壓力。如果壓力再加大,可以使水向相反方向滲透,而鹽分剩下。因此,反滲透除鹽原理,就是在有鹽分的水中(如原水),施以比自然滲透壓力更大的壓力,使?jié)B透向相反方向進(jìn)行,把原水中的水分子壓到膜的另一邊,變成潔凈的水,從而達(dá)到除去水中鹽分的目的,這就是反滲透除鹽原理。

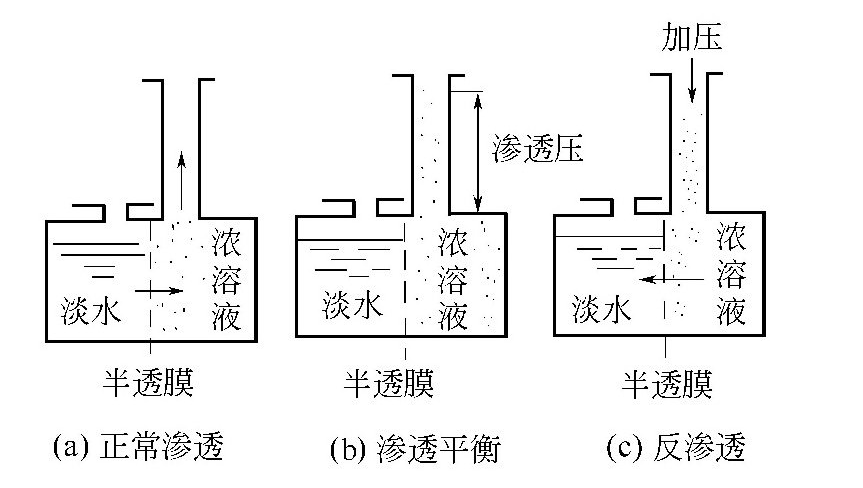

反滲透除鹽原理示意圖
目前,反滲透膜如以其膜材料化學(xué)組成來分,主要有纖維素膜和非纖維素膜兩大類。如按膜材料的物理結(jié)構(gòu)來分,大致可分為非對稱膜和復(fù)合膜等。
在纖維素類膜中最廣泛使用的是醋酸纖維素膜(簡稱CA膜)。該膜總厚度約為100μm,其表皮層的厚度約為0.25μm,表皮層中布滿微孔,孔徑約0.5~1.0nm,故可以濾除極細(xì)的粒子,而多孔支撐層中的孔徑很大,約有幾百納米,故該種不對稱結(jié)構(gòu)的膜又稱為非對稱膜。在反滲透操作中,醋酸纖維素膜只有表皮層與高壓原水接觸才能達(dá)到預(yù)期的除鹽效果,決不能倒置。
非纖維素類膜以芳香聚酰胺膜為主要品種,其他還有聚哌嗪酰胺膜、聚苯并咪唑膜、聚砜酰胺膜、聚四氟乙烯接枝膜、聚乙烯亞胺膜等。近年來發(fā)展起來的聚酰胺復(fù)合膜,是由一層聚酯無紡織物作支持層,由于聚酯無紡織物非常不規(guī)則并且太疏松,不適合作為鹽屏障層的底層,因而將微孔工程塑料聚砜澆鑄在無紡織物表面上。聚砜層表面的孔控制在大約15nm。屏障層采用高交聯(lián)度的芳香聚酰胺,厚度大約在200nm。高交聯(lián)度的芳香聚酰胺由苯三酰氯和苯二胺聚合而成。由于這種膜是由三層不同材料復(fù)合而成的,故稱為復(fù)合膜。
本文由藍(lán)膜(gufengshang.com)原創(chuàng)首發(fā),轉(zhuǎn)載請以鏈接形式標(biāo)明本文地址或注明文章出處!
