坎普爾公司生產的edi模塊產品當下在超純水制備工藝上應用非常廣泛,特別是在醫藥及電子等領域深受用戶青睞。但是對于工藝流程來說,大多數用戶都不是很熟悉,今天就和大家介紹一下坎普爾edi模塊工藝流程圖。
坎普爾edi模塊工藝流程圖:

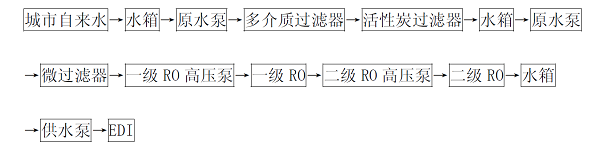

1.二級反滲透edi模塊工藝流程圖
工藝特點:
二級RO:通過二級RO方案技術處理,可以完全達到EDI設備進水條件的各項要求。EDI系統可以穩定且長期運行。
關鍵點:可以在一級RO出水至二級RO高壓泵進水之間加注Na0H,調節pH值(7-9),將一級RO產水中的CO2轉變成HCO3-離子,通過二級RO去除。
適用范圍:原水濁度、硬度、堿度、余氯、電導率等參數指標偏高可替換單元:系統中多介質過濾器可采用UF設備替換。

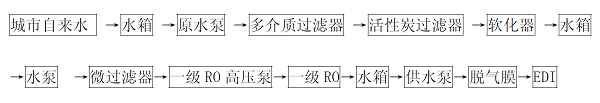

2.一級反滲透edi模塊工藝流程圖:
工藝特點:
軟化:通過軟化工藝,解決了EDI對進水硬度的要求,不足之處是軟化器需要定期的再生
一級RO:通過一級RO方案技術處理,除了CO2以外基本達到EDI設備進水條件的各項要求。EDI系統可以運行。
關鍵點:由于一級RO不能完全將水中的CO2去除,導致EDI設備進水的CO2超標,所以應采用脫氣膜裝置將水中CO2去除,保證EDI進水符合條件。
適用范圍:原水濁度、硬度、堿度、余氯、電導率等參數指標不高,且水質比較穩定。
可替換單元:系統中多介質過濾器可采用UF設備替換一個良好的EDI系統的構成,最主要就是其前處理部分在設計中就要考慮到盡最大可能滿足上面所提到的EDI進水條件,推薦的兩個方案中所配置的主要設備其功能如下:
多介質過濾器:去除水中的顆粒、懸浮物、膠體等雜質,使出水的濁度小于1,SDI≤4。
保證RO不被這些雜質污堵。

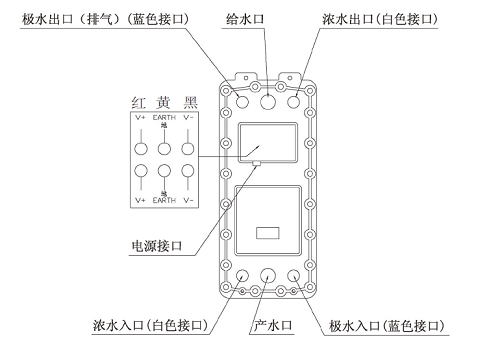

EDI電源接口圖

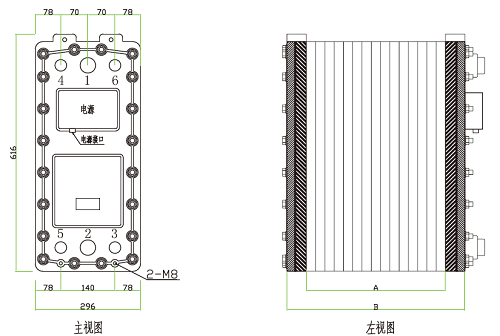

坎普爾EDI的膜塊結構:
Canpure EDI主要由以下幾個部分組成:
1.淡水室將離子交換樹脂填充在陰、陽離子交換膜之間形成淡水室;
2.濃水室在相鄰淡水單元的陰陽離子交換膜之間添加樹脂,形成濃水室;
3.極水室在電極板與相鄰離子交換膜中間添加樹脂,形成極水室。
一個膜塊中有正、負兩個極水室;
4.絕緣板和壓緊板
5.電源及水路連接
坎普爾EDI模塊在傳統EDI技術的基礎上,對膜塊的內部結構進行了革命性的創新,使得EDI模塊的給水條件大大放寬,操作大大簡化,運行費用大大降低。
不論是坎普爾edi模塊還是其他品牌的edi模塊,其實在純水制備工藝中的作為及流程都是一樣的,主要區別就是產水量和模塊性能有所區別。如果您想了解更多關于坎普爾edi模塊方面的內容,歡迎聯系我們。
